แท่นวางสินค้าแบบเลือกได้สำหรับงานหนักที่ได้รับการรับรองจาก CE พร้อมความจุในการโหลดขนาดใหญ่

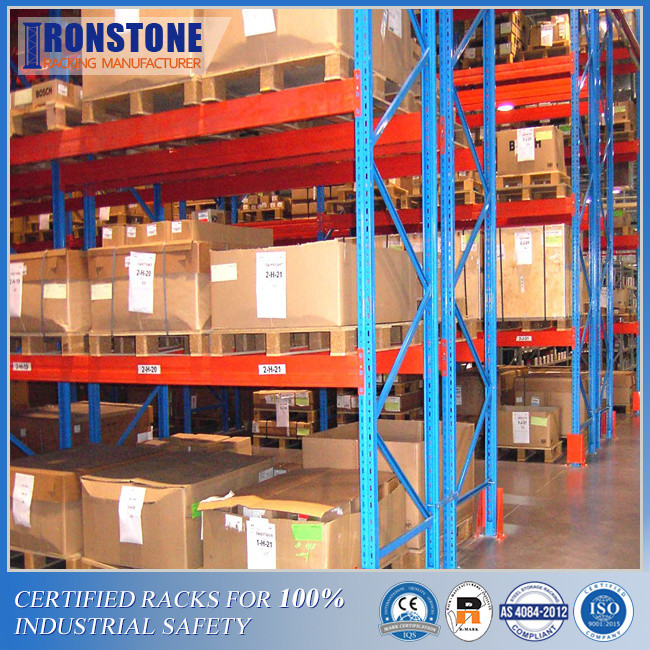

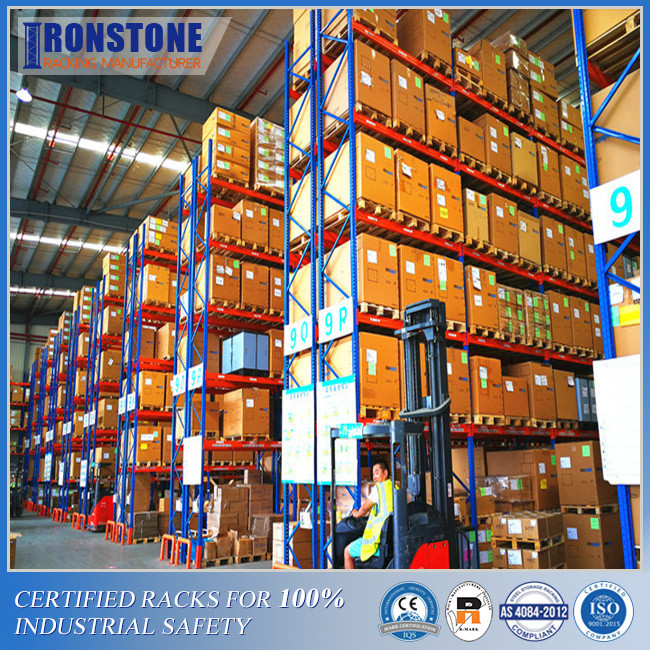

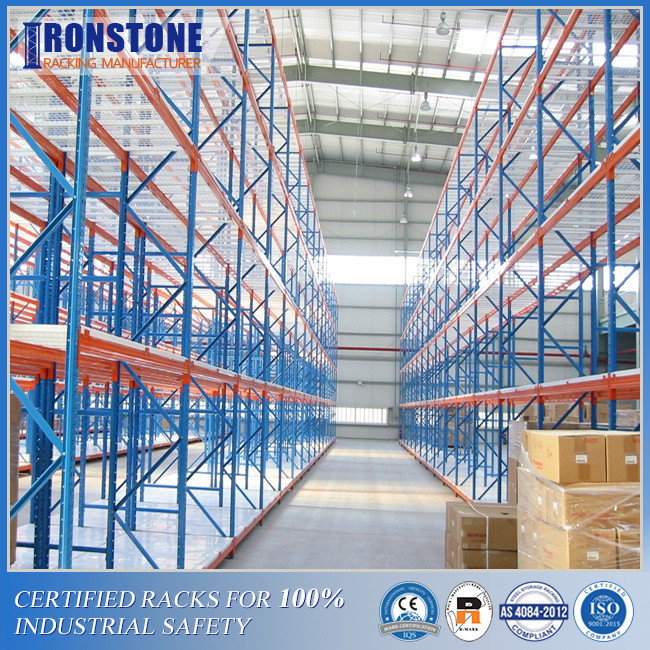

ชั้นวางสินค้าแบบ Selective Pallet ซึ่งเป็นระบบจัดเก็บและเรียกค้นสินค้าในคลังสินค้าแบบเดิม ควรใช้งานที่ความจุในการบรรทุกสูงสุดเสมอเพื่อความปลอดภัยและความทนทานหากคุณเคยรู้สึกสับสนเกี่ยวกับการคำนวณความสามารถในการรับน้ำหนักของชั้นวางและน้ำหนักของผลิตภัณฑ์ที่แต่ละช่องสามารถรองรับได้ บทความนี้อาจช่วยให้คุณเข้าใจได้
เมื่อพูดถึงความจุของชั้นวาง เรามาเริ่มกันที่ส่วนประกอบรับน้ำหนักหลัก: โครงตั้งตรงและคาน ซึ่งทำงานร่วมกันเพื่อให้โครงสร้างทั้งหมดมีความสมบูรณ์และมั่นคง
นี่คือแผนภูมิความสามารถในการรับน้ำหนักแบบคานและแบบตั้งตรงสำหรับการอ้างอิงของคุณ
| กำลังรับน้ำหนักคาน (กก./คู่) | ||||||||
|
ส่วน ขนาด (มม.) |
Beam Deflection=L/300 ความยาวลำแสง (มม.) |
|||||||
| 1800 | 2543 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1.5 | 2400 | 2493 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1.5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1,000 | 850 |
| 110*50*1.5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1.5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1.5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1.5 | 4600 | 3700 | 3100 | 2600 | ||||
| ความจุโหลดเฟรมตรง (กก.) | |||
| ขนาดส่วนตรง(มิลลิเมตร) | ความหนา (มม.) | ความลึกของเฟรม(มม.) | กำลังโหลด (กก.) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20,000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
ความจุลำแสง
ความจุของคานมักจะหมายถึงความจุของคานคู่หนึ่งเนื่องจากทำงานร่วมกันในแต่ละช่องภายใต้แรงกดในแนวดิ่งและแรงตึงในแนวนอน คานจะรับน้ำหนักพาเลทและจากนั้นจึงถ่ายโอนไปยังเสาตั้งระยะห่างของลำแสงระหว่างสองชั้นจะถูกปรับตามขนาดการบรรทุกของพาเลท
โดยปกติแล้ว ในแต่ละระดับคาน จะมีการออกแบบตำแหน่งพาเลทสองตำแหน่งในกรณีดังกล่าว น้ำหนักรวมของน้ำหนักบรรทุกสองพาเลทจะต้องน้อยกว่าความจุของคานในแต่ละระดับ
สูตรการโก่งตัวของลำแสงที่อนุญาต
ความจุตรง
ยกตัวอย่างช่องใส่ของ 1 ช่อง โครงตั้งตรง 2 เฟรมที่วางด้านซ้ายและขวาโดยมีคานเชื่อมต่อกันเป็นหน่วยเก็บของพื้นฐานหลังจากที่บรรทุกสินค้าบนคานแล้ว เสาตั้งตรงจะรับแรงอัดที่ถ่ายโอนไปยังผลพลอยได้และส่วนอื่น ๆ ที่เกี่ยวข้องทันที
ความสามารถในการรับน้ำหนักของไม้ค้ำยันแต่ละอันจะขึ้นอยู่กับน้ำหนักบรรทุกและความยาวของคานในสถานการณ์นี้ คำว่า "การโก่งตัว" จะใช้ในการวัดระยะเบี่ยงเบนของลำแสงแนวตั้งเมื่อโหลด
เมื่อเลือกวัสดุชั้นวางที่เหมาะสมซึ่งตรงกับความต้องการในการจัดเก็บของคุณ มีบางจุดที่ควรค่าแก่การเอาใจใส่
► ในการใช้งานจริง โหลดระดับแรกมักจะวางบนพื้นเพื่อการประหยัดค่าใช้จ่าย
► เงื่อนไขความสามารถในการบรรทุกทั้งหมดที่เรากล่าวถึงก่อนหน้านี้หมายถึงโหลดแบบคงที่
► ทั้งคานและเสาควรรับน้ำหนักสูงสุดได้
► ชั้นวางทั้งหมดควรติดตั้งบนพื้นเพื่อตอบสนองความต้องการเฉพาะของโครงการ
► ชั้นวางรวมถึงโครง คาน และอุปกรณ์เสริมอื่นๆ ควรประกอบอย่างถูกต้อง
► ควรทิ้งความจุสำรองไว้สำหรับการดำเนินการด้านความปลอดภัยในระยะยาวและความเสียหายที่อาจเกิดขึ้น
คำถามที่คุณอาจสนใจเกี่ยวกับ:
Q1: บริษัท ของคุณผลิตชั้นวางทั้งหมดหรือไม่
A1: ใช่ เราเป็นผู้ผลิตโดยตรงที่มีประสบการณ์มากกว่า 20 ปี ผลิตภัณฑ์หลักของเรา ได้แก่ Pallet Racking, Shelving, Radio Shuttle, Cantilever, Mezzanine เป็นต้น สินค้าทั้งหมดผลิตเอง 100%
Q2: บริษัทของคุณตั้งอยู่ที่ไหน?
A2: โรงงานของเราตั้งอยู่ใน Jiangning District, Nanjing, Jiangsu, China ใกล้กับ Nanjing Port สะดวกสำหรับการจัดส่งโรงงานผลิตขนาด 90,000 ตร.ม. ซึ่งช่วยให้มีกำลังการผลิตที่แข็งแกร่งและมีคุณภาพคงที่
Q3: ผลิตภัณฑ์ของคุณผ่านการรับรองอะไรบ้าง?
A3: เราเป็นบริษัทที่ได้รับการรับรองมาตรฐาน ISO9001ระบบชั้นวางได้รับการออกแบบและผลิตอย่างเคร่งครัดตามมาตรฐาน CE และ AS4084:2012 สำหรับชั้นจัดเก็บ และเป็นไปตามมาตรฐาน FEM และ RMI
Q4 ระยะเวลาการรับประกันของคุณนานแค่ไหน?
A4: เรารับประกัน 10 ปีและบริการประกันตลอดอายุการใช้งานสำหรับผลิตภัณฑ์ชั้นวางสินค้าทั้งหมดสำหรับปัญหาด้านคุณภาพที่เกิดจากคุณภาพของผลิตภัณฑ์ เราจะจัดหาชิ้นส่วนทดแทนให้ฟรี
Q5: คุณให้ตัวอย่างหรือไม่
A5: เราสามารถจัดหาตัวอย่างผลิตภัณฑ์ให้คุณทดสอบได้สามารถขนส่งตัวอย่างได้ทั้งทางทะเล ทางบก และทางอากาศ
Q6: เวลาจัดส่งคือเมื่อไหร่?
A6: โดยปกติจะใช้เวลา 25 ถึง 30 วันแต่เวลาจัดส่งที่แน่นอนจะแตกต่างกันไปตามปริมาณการสั่งซื้อที่แตกต่างกัน
