แท่นวางสินค้าแบบเลือกได้สำหรับงานหนักที่ผ่านการรับรอง CE สำหรับการจัดเก็บคลังสินค้า

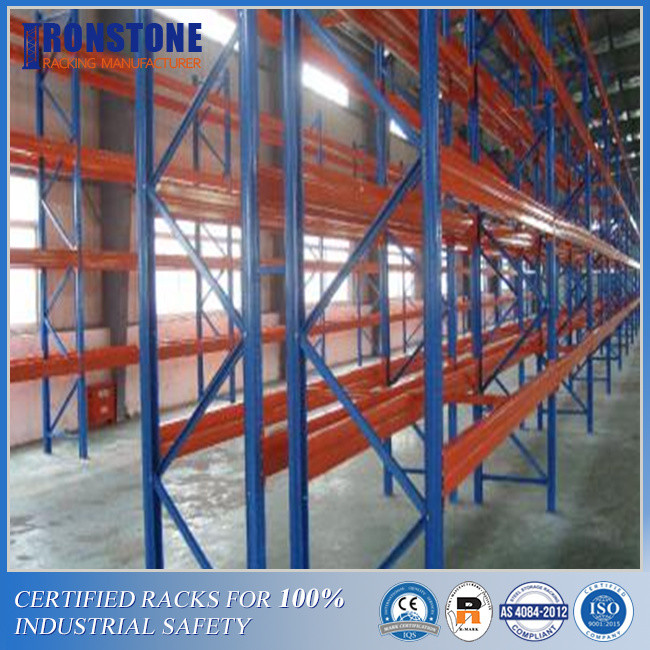

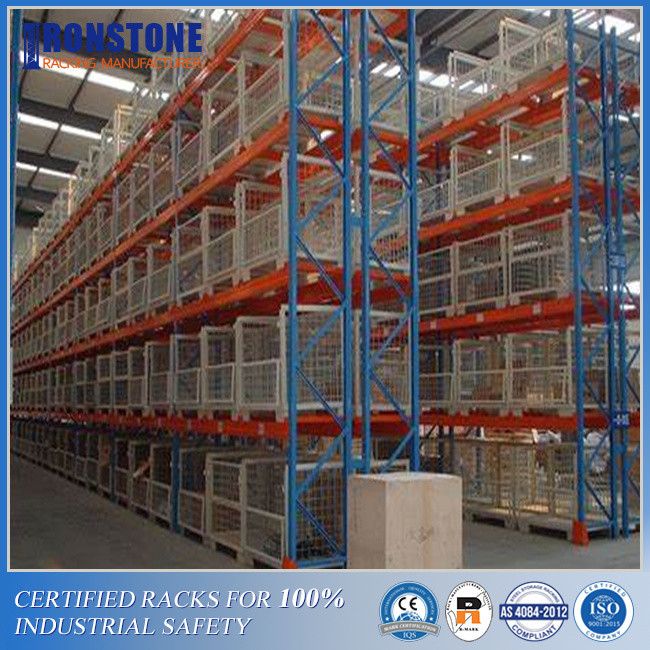

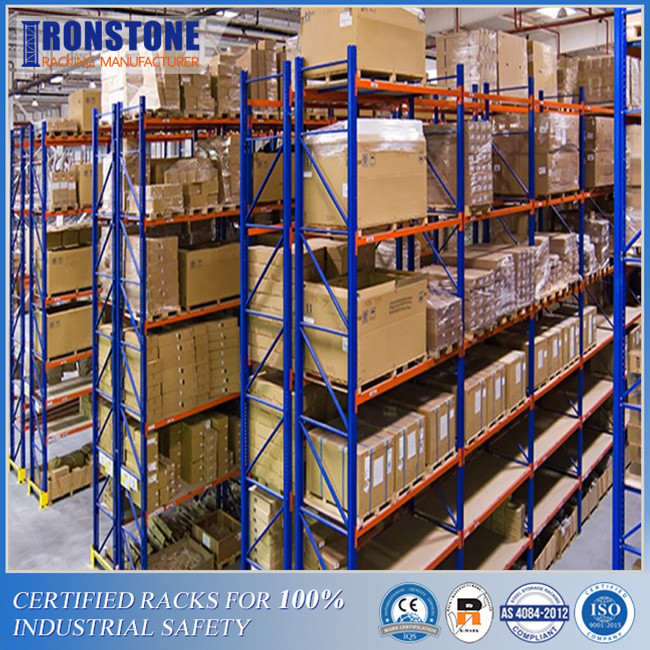

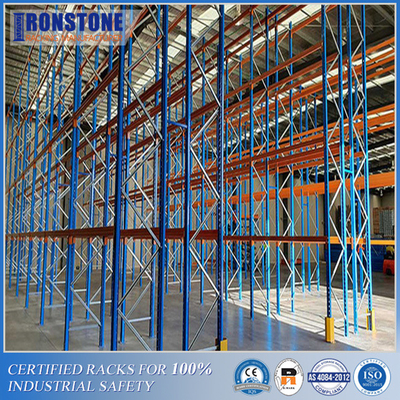

ในคลังสินค้าส่วนใหญ่ ชั้นวางพาเลทแบบเลือกได้มักพบเห็นได้ทั่วไปในความจุของพื้นที่จัดเก็บที่มีน้ำหนักมากชั้นวางพาเลทโลหะได้รับการออกแบบให้พาเลทโหลดและขนถ่ายโดยใช้รถยกที่มีประสิทธิภาพสูงชั้นวางพาเลทอุตสาหกรรมอเนกประสงค์สามารถจัดเก็บพาเลทขนาดใหญ่ตามวิธีการจัดการสต็อก FIFO
ชั้นเก็บของขึ้นรูปเย็นสามารถให้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยมด้วยขนาดที่กำหนดเองสำหรับการโหลดพาเลทที่มีน้ำหนักมาก แนะนำให้ใช้สลักเกลียวและแผ่นฐานเพื่อการใช้งานเป็นเวลานานและความปลอดภัยของคลังสินค้ารูที่เจาะบนเสาช่วยให้ปรับลำแสงได้ง่ายและรวดเร็วเพื่อรองรับความต้องการในการจัดเก็บส่วนบุคคล
แผนภูมิความสามารถในการรับน้ำหนักของลำแสงและแนวตั้ง
| กำลังรับน้ำหนักคาน (กก./คู่) | ||||||||
|
ส่วน ขนาด (มม.) |
Beam Deflection=L/300 ความยาวลำแสง (มม.) |
|||||||
| 1800 | 2543 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1.5 | 2400 | 2493 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1.5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1,000 | 850 |
| 110*50*1.5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1.5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1.5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1.5 | 4600 | 3700 | 3100 | 2600 | ||||
| ความจุโหลดเฟรมตรง (กก.) | |||
| ขนาดส่วนตรง(มิลลิเมตร) | ความหนา (มม.) | ความลึกของเฟรม(มม.) | กำลังโหลด (กก.) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20,000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
บีม
ความจุของคานมักจะหมายถึงความจุของคานคู่หนึ่งเนื่องจากทำงานร่วมกันในแต่ละช่องภายใต้แรงกดในแนวดิ่งและแรงตึงในแนวนอน คานจะรับน้ำหนักพาเลทและจากนั้นจึงถ่ายโอนไปยังเสาตั้งระยะห่างของลำแสงระหว่างสองชั้นจะถูกปรับตามขนาดการบรรทุกของพาเลท
โดยปกติแล้ว ในแต่ละระดับคาน จะมีการออกแบบตำแหน่งพาเลทสองตำแหน่งในกรณีดังกล่าว น้ำหนักรวมของน้ำหนักบรรทุกสองพาเลทจะต้องน้อยกว่าความจุของคานในแต่ละระดับ
สูตรการโก่งตัวของลำแสงที่อนุญาต
ตรง
ยกตัวอย่างช่องใส่ของ 1 ช่อง โครงตั้งตรง 2 เฟรมที่วางด้านซ้ายและขวาโดยมีคานเชื่อมต่อกันเป็นหน่วยเก็บของพื้นฐานหลังจากที่บรรทุกสินค้าบนคานแล้ว เสาจะรับผลพลอยได้จากการถ่ายเทแรงอัดและส่วนอื่นๆ ที่เกี่ยวข้องทันที
ความจุของไม้ค้ำยันแต่ละอันจะถูกกำหนดโดยน้ำหนักบรรทุกและความยาวของคานในสถานการณ์นี้ คำว่า "การโก่งตัว" จะใช้ในการวัดระยะเบี่ยงเบนของลำแสงแนวตั้งเมื่อโหลด
ประเด็นสำคัญบางประการที่อาจช่วยเกี่ยวกับระบบจัดเก็บข้อมูลของคุณ
1. ในการใช้งานจริง โหลดระดับแรกมักจะวางบนพื้นเพื่อการประหยัดค่าใช้จ่าย
2. ข้อกำหนดเกี่ยวกับความสามารถในการบรรทุกทั้งหมดที่เรากล่าวถึงก่อนหน้านี้หมายถึงโหลดแบบคงที่
3. ควรรับน้ำหนักสูงสุดของทั้งคานและเสา
4. ชั้นวางทั้งหมดควรติดตั้งบนพื้นเพื่อตอบสนองความต้องการเฉพาะของโครงการ
5. ชั้นวางรวมถึงโครง คาน และอุปกรณ์เสริมอื่นๆ ควรประกอบอย่างถูกต้อง
6. ควรทิ้งความจุสำรองไว้สำหรับการทำงานที่ปลอดภัยในระยะยาวและความเสียหายที่อาจเกิดขึ้น
